허니컴 금형의 기준
UNIBLE
설계부터 제작, 재도금, 사후관리까지. 유니블은 허니컴 금형의 전 생애주기를 직접 책임집니다.
제품 보기Business Area
허니컴 금형을 중심으로 환경 및 에너지 산업의 핵심 기술을 공급합니다
One-Stop Process
설계부터 사후관리까지, 유니블이 직접 처리합니다
Clients
국내 환경, 에너지, 소재 산업을 이끄는 기업과 함께합니다
보이지 않는 정밀함이
깨끗한 내일을 만듭니다
안녕하십니까, 주식회사 유니블 대표이사 권길후입니다.
유니블은 2014년 설립 이래 허니컴 금형을 중심으로 환경 및 에너지 산업의 핵심 부품과 설비를 공급해 왔습니다. 발전소와 선박의 탈질촉매, 디젤차량의 배기가스 필터처럼 우리 생활의 공기를 지키는 제품은 모두 정밀한 허니컴 구조에서 시작됩니다. 유니블은 그 구조를 만드는 금형을 가장 정확하게 구현하는 것을 사명으로 삼고 있습니다.
저희는 금형을 한 번 납품하고 끝나는 제품으로 보지 않습니다. 고객의 원료와 설비 조건에 맞춘 설계에서 출발하여 제작, 검사, 납품, 재도금, 사후관리까지 금형의 전 생애주기를 직접 책임지고 있습니다. 국내 주요 촉매 및 소재 기업과 국책 연구기관이 유니블과 꾸준히 거래하는 이유도 여기에 있습니다.
앞으로도 유니블은 허니컴 금형 기술을 바탕으로 양산 엔지니어링과 이차전지 소재 분야까지 영역을 넓히며, 'Clean Tech Solution'이라는 이름에 걸맞은 기업으로 성장하겠습니다.
고맙습니다.
주식회사 유니블 대표이사 권길후CEO, UNIBLE Co., Ltd.
Clean Tech Solution. 정밀 기술로 더 깨끗한 산업 환경을 만듭니다
| 회사명 | 주식회사 유니블 (UNIBLE Co., Ltd.) |
|---|---|
| 대표이사 | 권길후 |
| 설립일 | 2014. 09. 17 |
| 본사 | 서울특별시 서초구 마방로10길 25, 트윈타워 A동 1113호 |
| 대구공장 | 대구광역시 서구 염색공단천로1길 36 |
| 사업분야 | 허니컴 금형, 허니컴 담체 및 환경촉매, 양산 엔지니어링 및 설비, 이차전지 소재 |
핵심 역량
정밀 금형 설계
슬릿, 피치, 공급홀 단위까지 고객 원료와 압출 조건에 맞춘 맞춤 설계 역량을 갖추고 있습니다.
원스톱 직접 수행
설계부터 제작, 검사, 납품, 재도금, A/S까지 하나의 창구에서 직접 처리합니다.
공정 엔지니어링
원료 혼련부터 소성까지 허니컴 양산 전 공정을 이해하고 라인 단위로 설계합니다.
- 허니컴 금형 국내 대표 공급사로서의 시장 지위 강화 추진
- 연간 20만 개 규모 허니컴 양산라인 구축 사업 추진
- SCR 허니컴 양산용 압출, 건조, 절단 설비 패키지 공급 확대 추진
- 실리콘 음극재 등 이차전지 소재 사업 고도화 추진
- 일본, 중국, 동남아 시장 대상 허니컴 솔루션 해외 진출 확대 추진
고정밀 셀 사양 확대와 양산 엔지니어링 본격화
2026
- 10필터프레스 설비 공급 (산학협력)
- 0960셀 SCR 촉매용 허니컴 금형 수주
- 08이차전지 소재용 고순도 실리카 1톤 공급
- 05연구기관용 60셀 고정밀 금형 및 47셀 금형 수주
- 05이차전지 소재용 500L 파일럿 가열로 공급 계약 체결
- 04사각 150mm 100셀 허니컴 금형 수주
- 0260셀 고정밀 피치 허니컴 금형 수주
2025
- 1260셀 허니컴 금형 정밀 수리 수행
- 11PFC용 47셀 허니컴 금형 공급
- 1060셀 고정밀 피치 허니컴 금형 구매계약 체결
- 0860셀 고정밀 슬릿 허니컴 금형 2세트 공급
- 0560셀 허니컴 금형 2세트 공급
- 0355셀 SCR 촉매용 허니컴 금형 2세트 구매계약 체결
2024
- 11SCR 허니컴 양산용 진공압출기 공급 제안
- 11허니컴 양산 프로젝트 설비 예산 수립
- 10사각 허니컴 양산라인 공정 설계 (원료부터 건조까지)
- 1055mm 100셀 허니컴 금형 수주
- 08광촉매용 허니컴 금형 개발
- 0675셀 SCR 촉매용 허니컴 금형 공급
- 03일본 A社와 상용차 전동화 개발 분야 공동업무 협약 체결

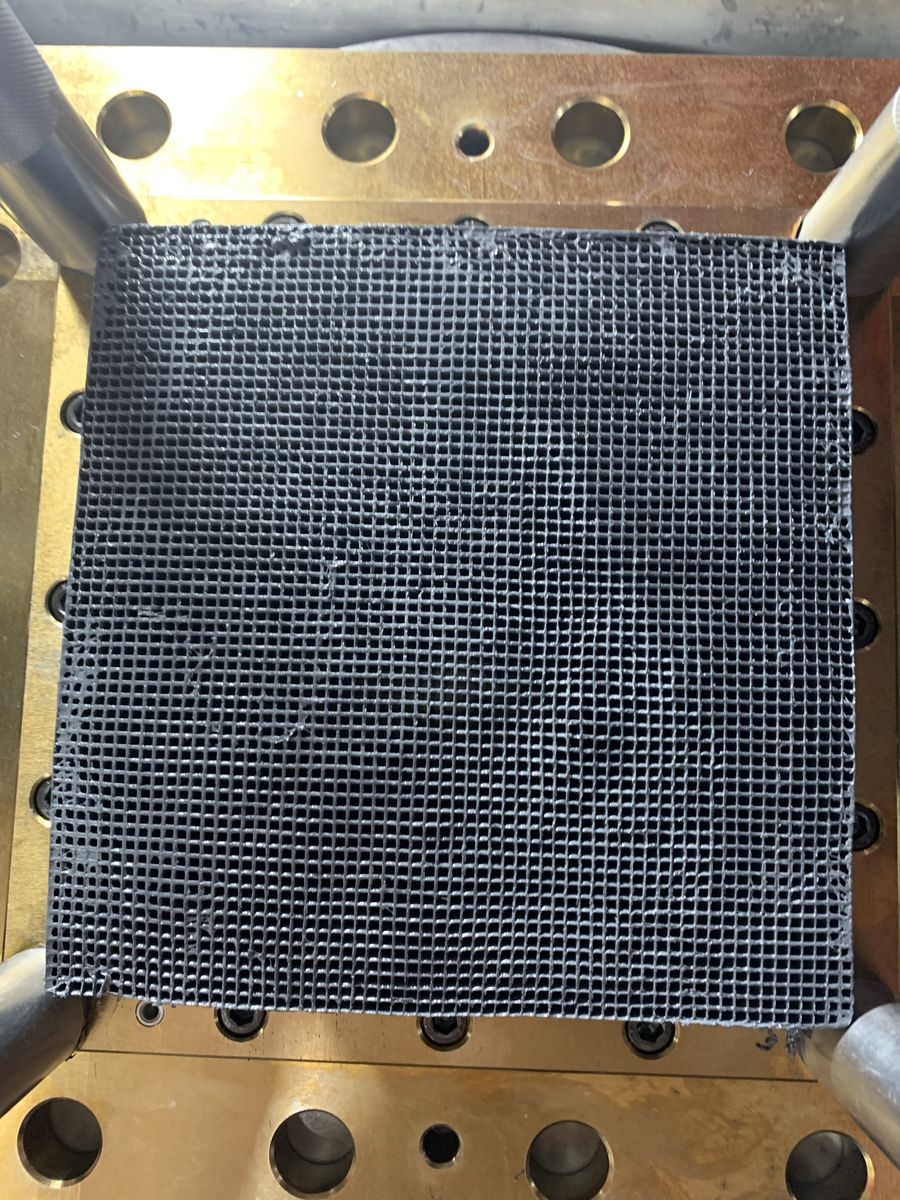

- 03150mm 100cpsi 허니컴 금형 및 55셀 금형 수주
SCR 및 DPF 금형 다변화, 재도금 서비스와 소재 사업 확장
2023
- 11이차전지 소재 소성용 로터리 킬른 안전장치 공급
- 1075셀 SCR 촉매용 허니컴 금형 구매계약 체결
- 07육각 허니컴 양산 프로젝트 제안
- 06150mm 100cpsi 허니컴 금형 수주
- 05연간 20만 개 규모 허니컴 양산라인 공정 설계
- 03허니컴 양산 공정 및 설비 검토 수행
- 0118셀 대형 셀 금형 및 110mm 200cpsi 금형 수주
2022
- 10실리콘 음극재(Nano Si 99.99%) 제품 카탈로그 발간
- 10100cpsi, 200cpsi 허니컴 금형 재도금 수행
- 09200cpsi 허니컴 금형 셀 수리 및 재도금 수행
- 0835셀, 47셀 허니컴 금형 수주
- 07SCR 압출성형체용 와이어 커팅 설비 제안
- 07이차전지 소재용 배치형 회전로 리빌드 공급
- 0660셀 SCR 촉매용 허니컴 금형 공급
- 05이차전지 소재 기업과 업무협약 체결, 실리콘 원료 공급
- 05허니컴 생산테스트 1,000개 수행
- 0450셀 SCR 촉매용 허니컴 금형 공급
2021
- 12DPF용 비대칭 12인치 200cpsi 허니컴 금형 개발 계약 체결
- 11케미컬필터용 프레스 금형 개발
- 0975셀 SCR 촉매용 허니컴 금형 수주
- 08코디어라이트 모노리스 담체(400cpsi, 600cpsi) 공급
- 07SCR 촉매용 담체 특수 연마가공 및 후처리 수행
- 06원형 허니컴 금형 공급 및 400cpsi 금형 재도금 수행
- 06이차전지용 실리콘 분말 및 그래핀 도전제 공급
- 05모노리스 허니컴 담체 공급 개시
- 03열처리 설비 협력사와 공동 카탈로그 발간
글로벌 네트워크 확보와 허니컴 금형 사업 본격화
2020
- 12150mm 100cpsi 대형 허니컴 금형 개발 착수
- 11이차전지 양극재 소성용 세거(SAGGAR BOX) 공급
- 1012인치 200cpsi 대형 허니컴 금형 공급
- 09국책 연구기관 대상 허니컴 소재 공급 개시
- 0375셀 SCR 촉매용 허니컴 금형 설계 승인
- 03이차전지 소재 기업 대상 금형 및 설비 공급 개시
2019
- 12환경촉매용 허니컴 금형 사업 본격 착수
- —베트남 호치민 ENVEX2019 국제환경산업기술 및 그린에너지전 참가 (KOTRA)
- 05대구공장 개설, 금형 제조 및 첨단자동화장비 제조 체계 구축
2015–2018
- —한일 및 한중 경제인 교류 전시회(KIC) 참가를 통한 해외 협력 네트워크 확보
- —일본 정밀가공 분야 및 중국 제조 분야 파트너십 기반 구축
- —정밀부품, 플랜트, 자동화설비 분야 영업 및 엔지니어링 역량 축적
2014
- —초정밀 반도체 샤프트 부품 제조 플랜트 라인 제작 및 중국 혜주 수출
- 09주식회사 유니블 설립
서울 본사
허니컴 금형이란

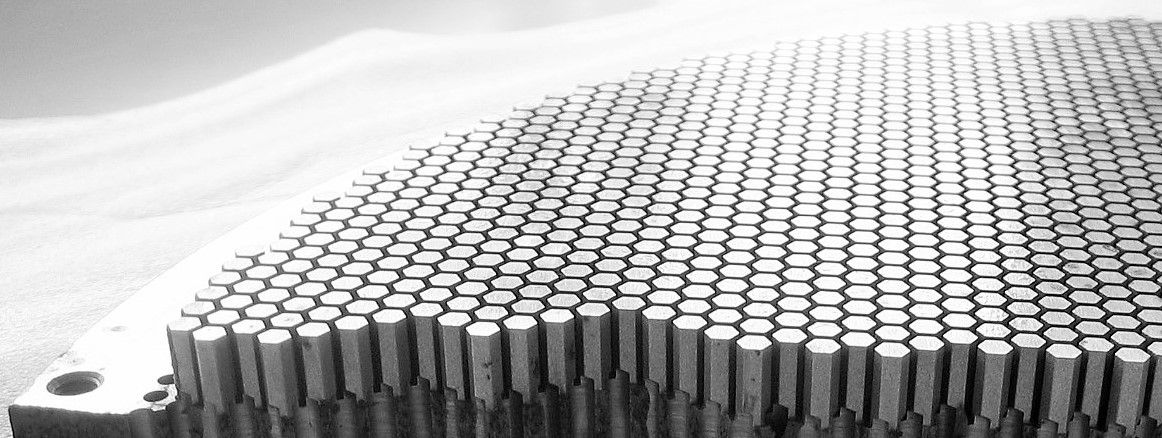

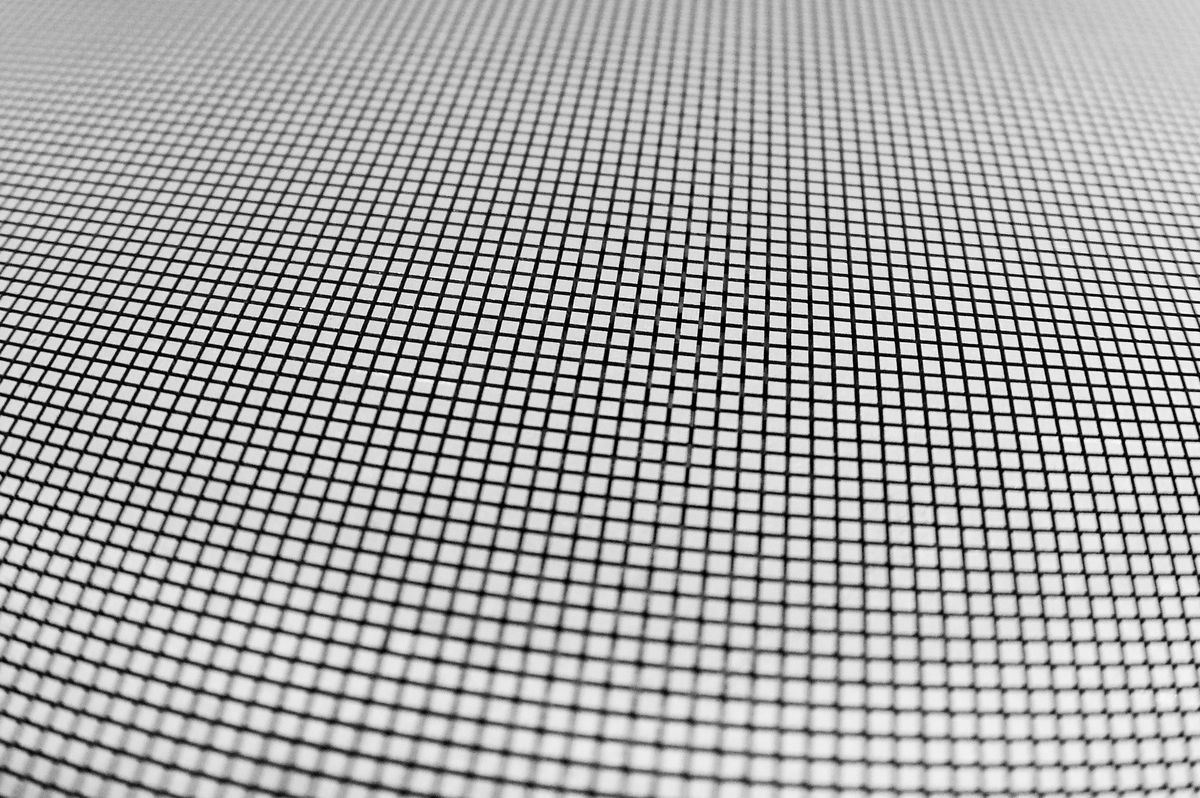

허니컴 금형(Honeycomb Extrusion Die)은 세라믹 원료를 벌집 구조로 압출하는 핵심 금형입니다.
수백 개의 슬릿과 공급 홀을 마이크론 단위로 가공해야 하므로, 금형의 정밀도가 담체의 강도, 압력손실, 촉매 성능을 직접 좌우합니다.
UNIBLE의 차별점
원스톱 직접 처리
사양 설계, 제작, 검사, 납품, 재도금, A/S를 유니블이 직접 수행합니다.
고정밀 대응력
400cpsi 이상의 고밀도 셀과 비대칭셀 등 고난도 사양에 대응합니다.
생애주기 관리
납품 이후에도 재도금, 셀 수리, 마스크 교체로 금형 수명을 관리합니다.
제품 사양
| 구분 | 사양 |
|---|---|

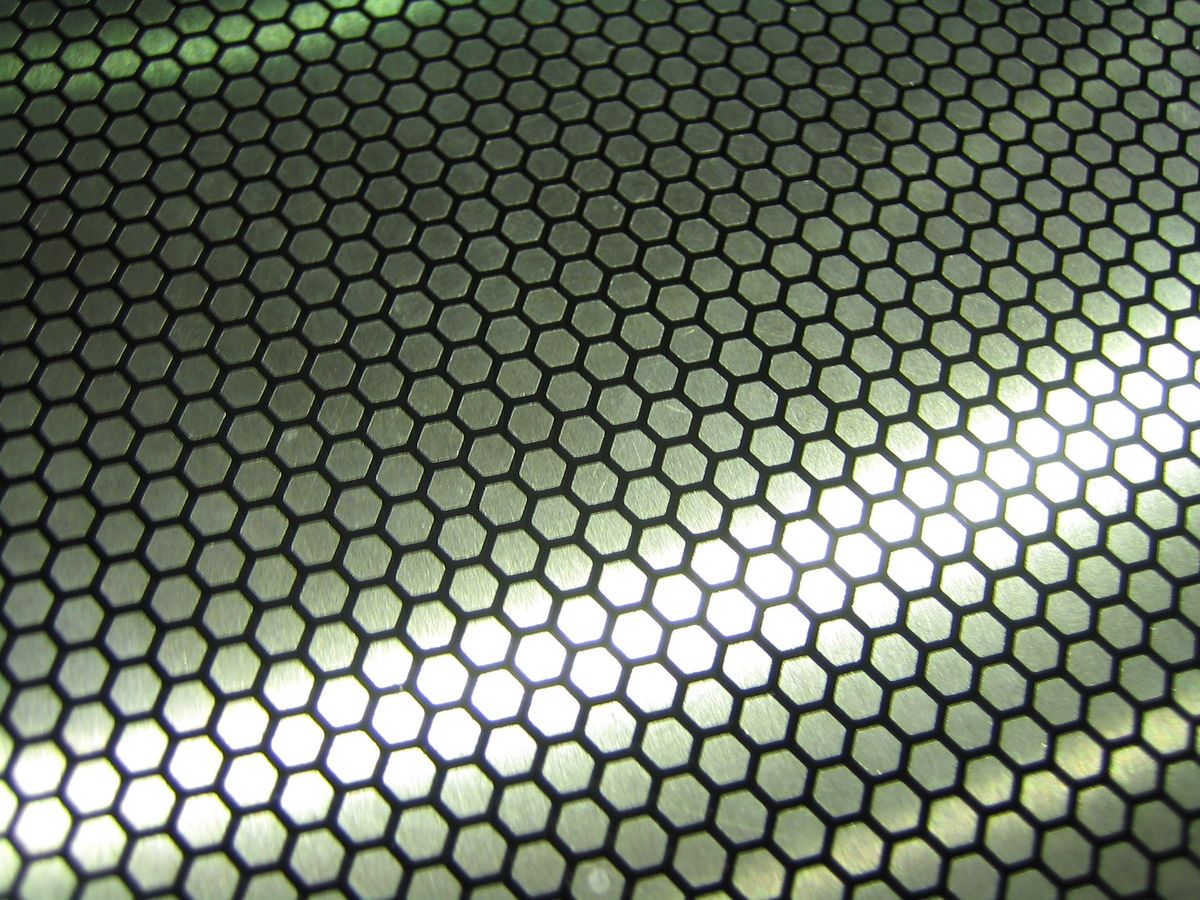

| 셀 형상 | 사각셀(Square), 육각셀(Hexagon), 비대칭셀(Asymmetry, DPF용) |
| 셀 밀도 | 15 ~ 400 cpsi 이상 |
| 외형 | 사각형, 원형 (소형 시험용부터 12인치급 대형까지) |
| 소재 | SUS420J2 (HRC50), FDAC |
| 표면처리 | 내마모 코팅 |
| 부속 | 외경 조정용 마스크 |
맞춤 설계: 슬릿폭, 슬릿깊이, 피치, 공급홀 직경과 깊이, 외경을 고객의 원료와 압출기 조건에 맞추어 설계합니다.
사양 상담
셀 수, 외경, 원료 특성, 압출기 조건, 용도를 확인합니다.
설계 제안
슬릿, 피치, 공급홀 구조를 최적화한 설계안을 제시합니다.
제작도면 작성
확정 사양을 반영한 금형 제작도면을 작성합니다.
도면 승인
고객 기술부서의 검토를 거쳐 최종 사양을 확정합니다.
정밀 가공
초정밀 슬릿 가공과 내마모 코팅을 진행합니다.
출하 전 검사
코팅 후 슬릿폭, 피치, 공급홀, 중심 틀어짐을 전수 측정합니다.
납품 및 설치

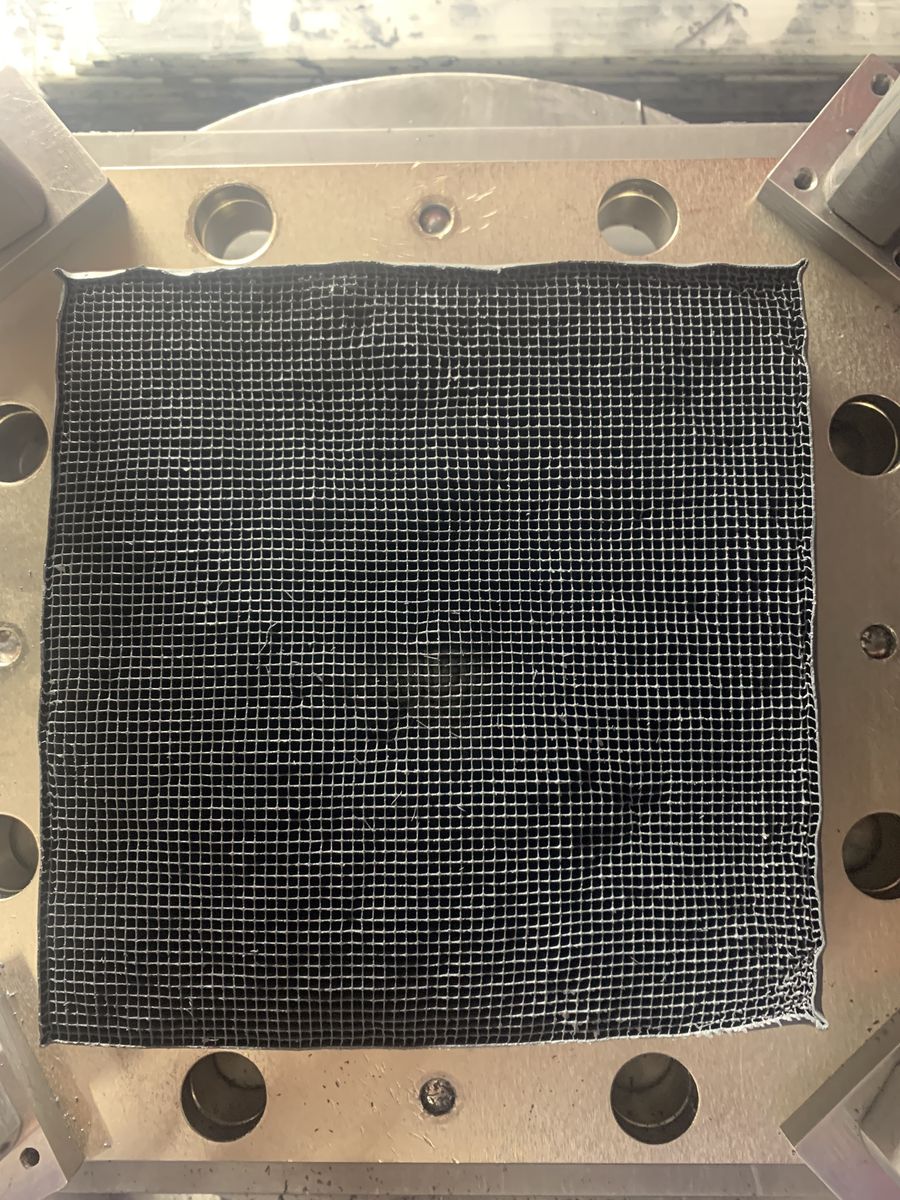

고객이 지정한 장소에 납품하고 압출 조건을 함께 점검합니다.
검수 및 사후관리
외관, 치수, 압출 성능을 검수한 후 보증 기간 동안 관리합니다.
납기와 보증 조건은 금형 사양과 국제 물류 여건에 따라 달라질 수 있어, 계약 시 개별 협의로 확정합니다.

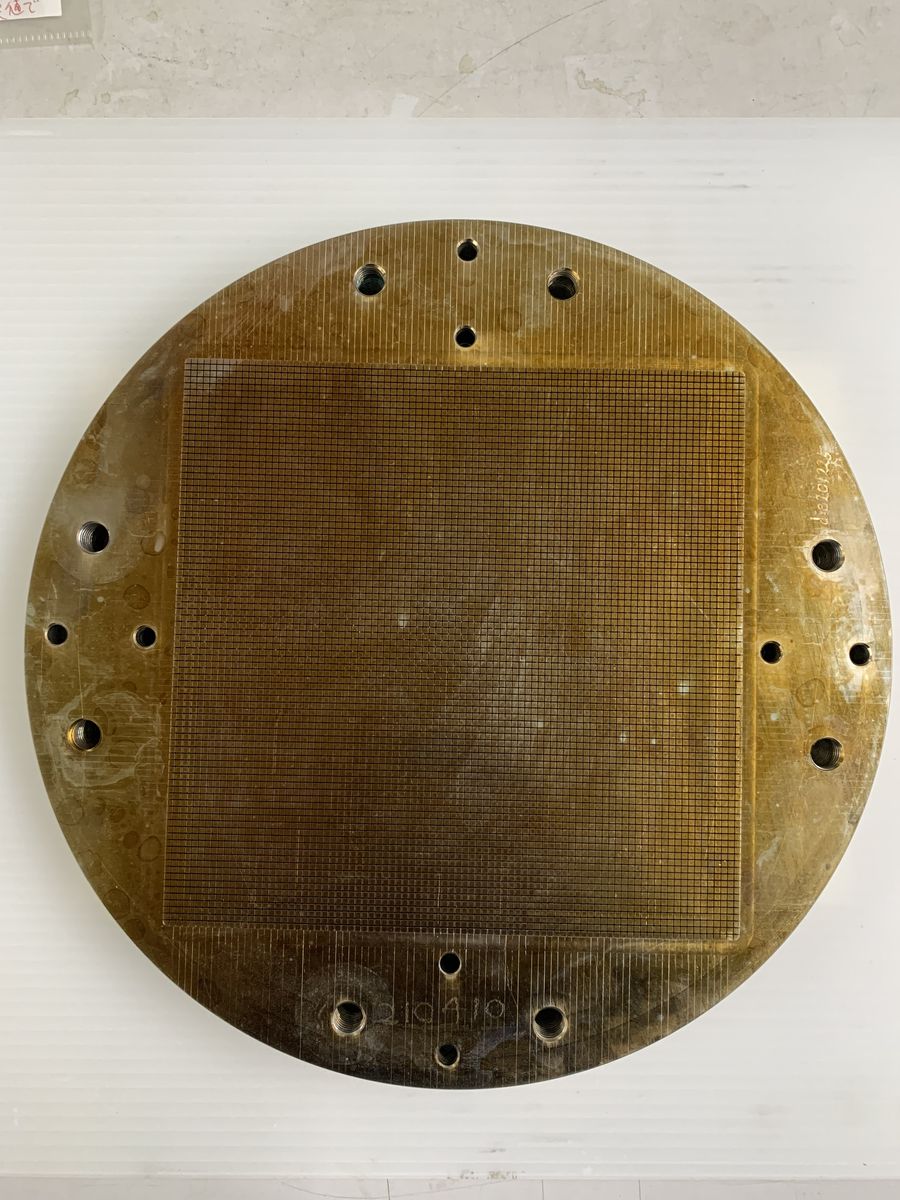

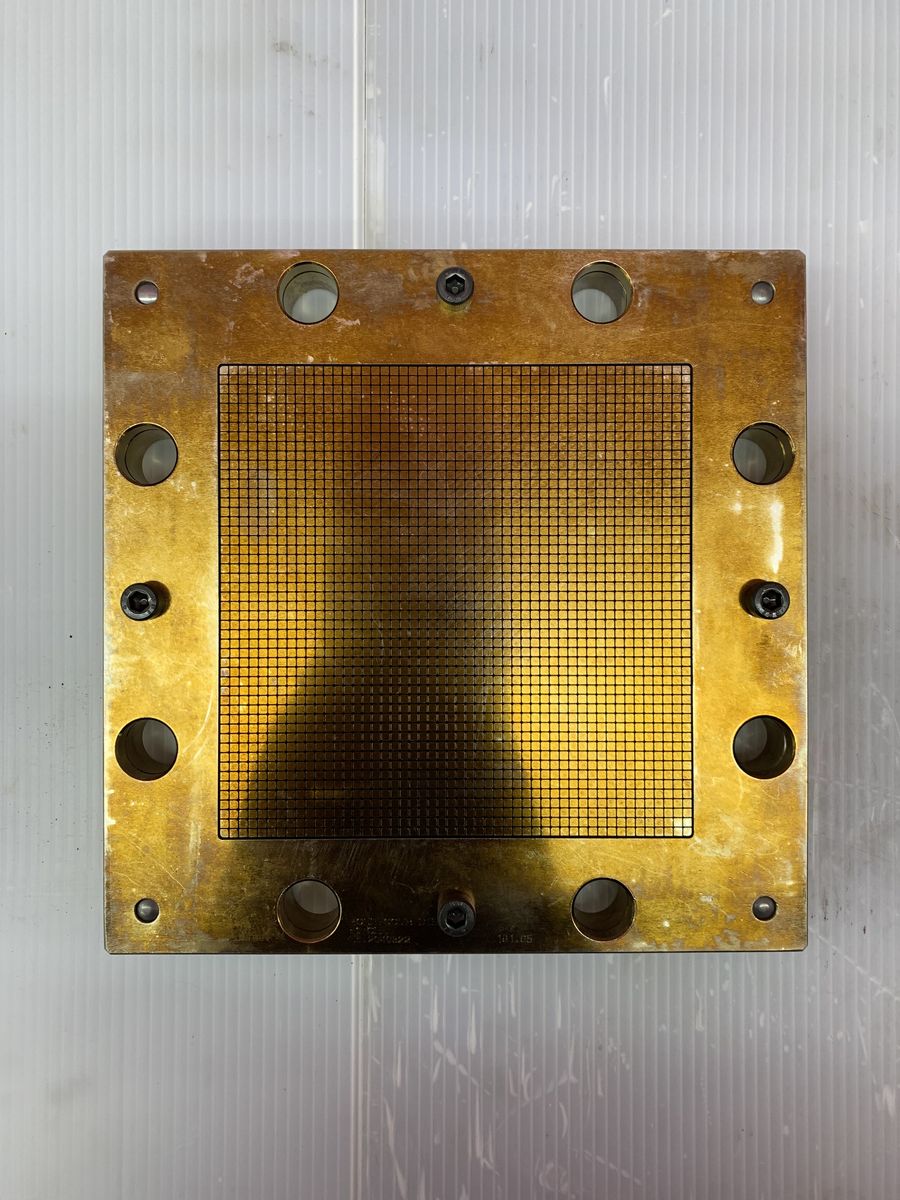

금형 수명을 다시 처음처럼
사용 중 마모된 슬릿을 재코팅하여 금형 수명을 연장하는 서비스입니다. 신규 제작 대비 비용과 기간을 줄일 수 있습니다.
재도금 절차
전수 측정, 성적서로 증명합니다
| 측정 항목 | 내용 | 단위 |
|---|---|---|
| SLIT | 슬릿폭. 코팅 후 치수 기준으로 상한과 하한 공차 판정 | mm |
| PITCH | 셀 간 거리. 전 구간 균일도 확인 | mm |
| FEED HOLE | 원료 공급홀 직경 | mm |
| MISALIGNMENT | 공급홀과 슬릿 교차점의 중심 틀어짐 | mm |
납품 시 제공 자료
촉매 성능의 출발점, 정밀 허니컴 담체

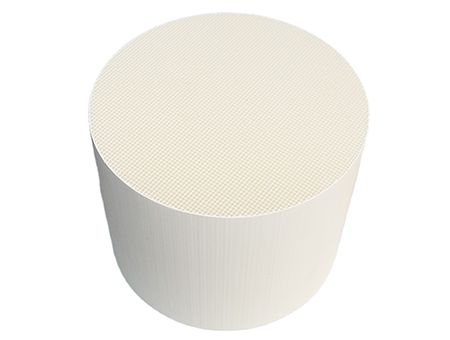

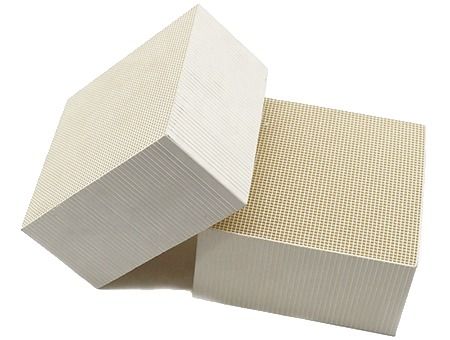

허니컴 담체(모노리스)는 촉매 물질을 코팅하는 벌집 구조의 세라믹 지지체입니다. 셀 밀도와 벽 두께에 따라 표면적, 압력손실, 열충격 저항이 달라지므로 용도에 맞는 사양 선정이 중요합니다.
유니블은 연구용 시편부터 양산 규격까지 고객 요구에 맞는 담체를 공급하며, 특수 연마가공과 후처리까지 직접 수행합니다.
| 구분 | 공급 사양 |
|---|---|
| 소재 | 코디어라이트(Cordierite), 세라믹 |
| 형상 | 원형, 사각형 |
| 셀 밀도 | 10 ~ 600 cpsi |
| 대표 규격 | Ø101.6 × 50.8 mm, Ø132.08 × 50.8 mm, □150 × 150 × 50 mm |
| 부가 공정 | 특수 연마가공, 절단, 후처리 |
필터 금형 및 부품
| 촉매 | 적용 분야 | 기능 |
|---|---|---|
| SCR 선택적 촉매 환원 | LNG 발전소, 선박 엔진, 산업 보일러 | 질소산화물(NOx)을 무해한 질소(N₂)와 물(H₂O)로 환원 |
| DPF 디젤 입자 필터 | 디젤 차량, 중장비 | 배기가스의 입자상 물질(PM) 포집 |
| DOC 디젤 산화 촉매 | 디젤 차량 | 일산화탄소, 탄화수소 산화 제거 |
| 3원 촉매 | 가솔린 차량 | CO, HC, NOx 동시 저감 |
| 광촉매 | 실내 공기정화, 환경 설비 | 빛 에너지를 이용한 유해물질 분해 |
유니블은 촉매의 형상을 결정하는 금형부터 담체, 양산 설비까지 촉매 생산의 전 단계를 연결하는 솔루션을 제공합니다.
공정 흐름
설계 사례: 연간 20만 개 규모 SCR 허니컴 라인
| 항목 | 설계 내용 |
|---|---|
| 목표 생산량 | 200,000 개/년 (여유율 1.3 적용 시 260,000 개) |
| 제품 기준 | 단중 2.6 kg, 길이 154 mm 사각 허니컴 |
| 운영 조건 | 2교대 14시간, 연 300일 가동 |
| 라인 사이클타임 | 58 sec / pcs |
| 건조 방식 | 연속식 터널형 마이크로웨이브 건조 (16분) |
| 정밀 절단 | 다이아몬드 쏘 절단 |
| 라인 규모 | 압출부터 중간적재까지 약 L30 m × W6 m |
| 자동화 | 로봇 언로딩, 지그 자동 공급, 반전 테이블 |
제공 범위
| 설비 | 주요 사양 및 특징 |
|---|---|

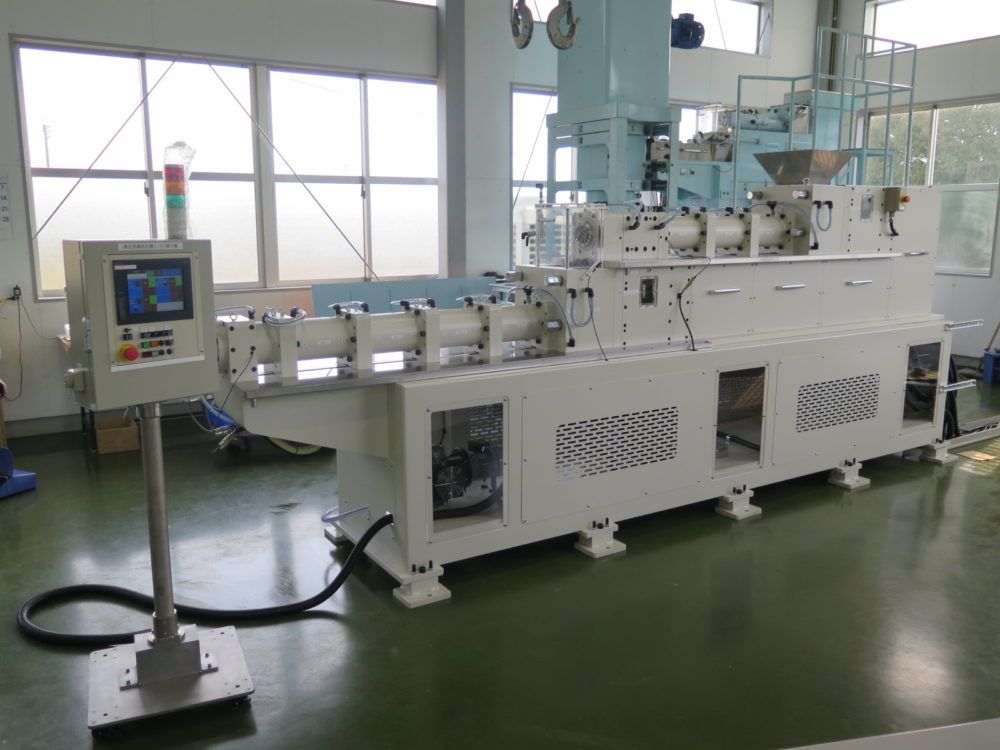

| 진공압출기 | 양산용 대형 스크류 진공압출기, 커터 일체형 구성 가능 |

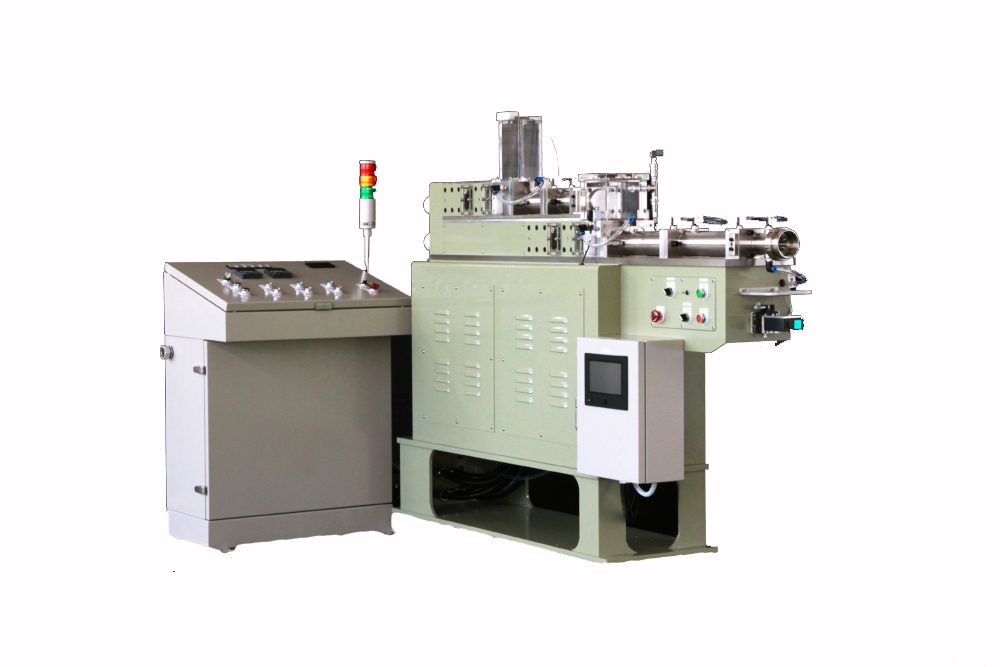

| 실험용 압출기 | 연구개발 및 시제품용 소형 진공압출기 (스테인리스, 일반강 사양) |
| 혼련기 | 패들형 연속 혼련기, 원료 냉각 기능 |
| 와이어 커팅기 | 압출 속도에 연동된 연속 절단, 압출성형체 형상 유지 |
| 로봇 로딩 시스템 | 허니컴 촉매체 자동 적재 및 이송 |
신규 설비뿐 아니라 검증된 중고 압출 설비 도입도 함께 검토하여 투자비 절감 방안을 제안합니다.
| 설비 | 용도 | 주요 사양 |
|---|---|---|

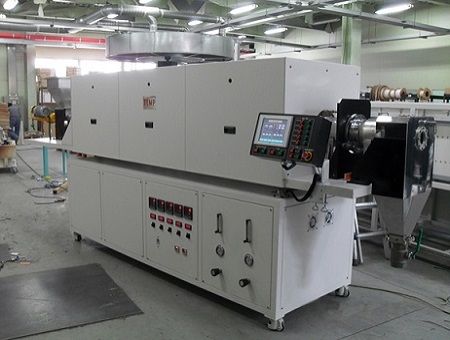

| 질소 분위기 로터리 튜브로 | 이차전지 음극 활물질 소성 | 최대 950℃, 7 Zone 제어, 인코넬 601 튜브 |

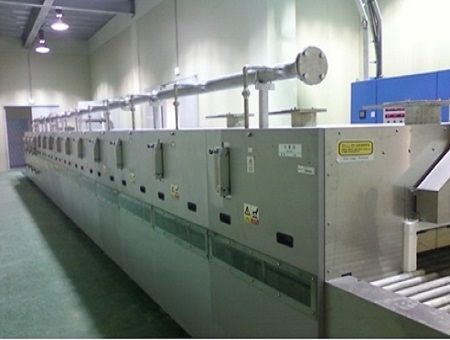

| 롤러 하스 킬른 | 이차전지 활물질 연속 소성 | 최대 1,050℃, 32 Zone 제어, 300 kg/일 |

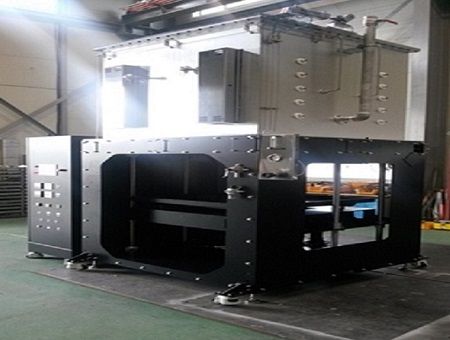

| 스페셜 엘리베이터 퍼니스 | 활물질 소성, OLED 박막 열처리 | 최대 1,150℃, 급속 승온 및 냉각 |

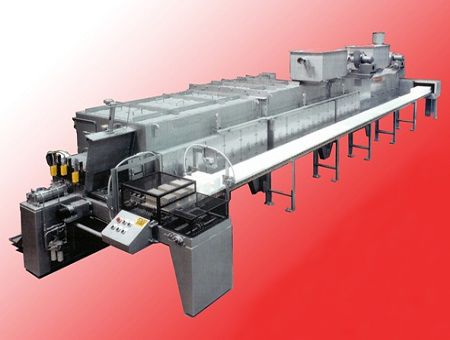

| 질소 분위기 푸셔 플레이트 터널 킬른 | 활물질 대량 소성 | 최대 1,050℃, 32 Zone 제어, 2.4 톤/일 |
| 스페셜 로테이팅 튜브 퍼니스 | 활물질 소성 | 750℃, 24 Zone 제어, 500 kg/일 |
| 연속식 컨베이어 벨트로 | 촉매 소성 | 670℃, ±5℃ 균일도, 2 톤/일 |
순도 99.99 wt% 나노 실리콘
실리콘은 흑연보다 훨씬 높은 이론 용량을 가진 차세대 리튬이온 배터리 음극 소재입니다. 유니블의 실리콘 소재는 나노 크기로 균일하게 정제되어 고순도를 유지하며, 음극재로서 높은 성능을 발휘합니다.
균질성
나노 크기의 고균질 입자
순도
산소 및 금속 불순물 함량을 최소화한 고순도
일관성
고유 제조 공정으로 배치 간 화학 조성과 입도 분포가 균일
맞춤화
입자 크기, 표면, 코팅 등 고객 요구 사양에 맞춘 분말 설계
Clients
국내 환경, 에너지, 소재 산업을 이끄는 기업과 함께합니다
| 분야 | 협력사 | 내용 |
|---|---|---|

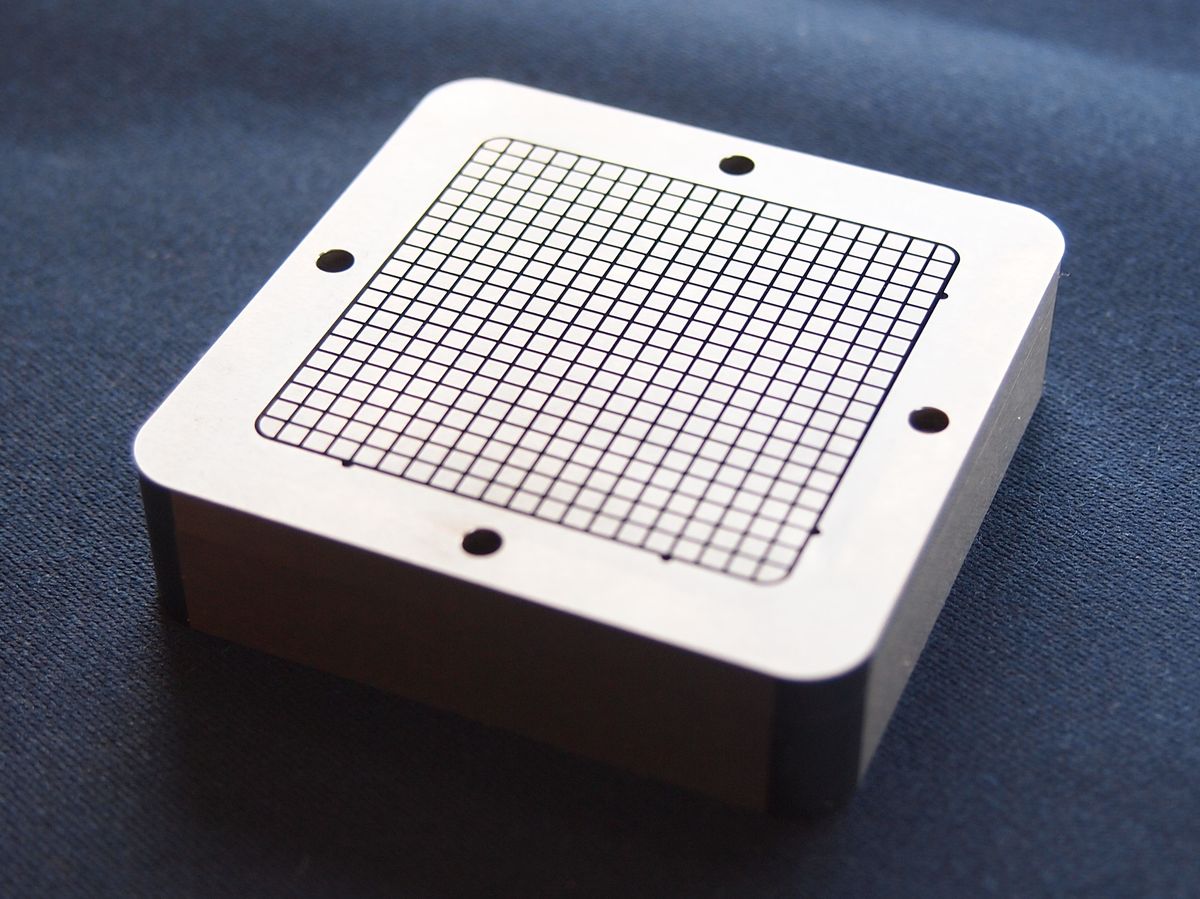

| 정밀 금형 | OGAKI SEIKO JAPAN | 초정밀 금형, 카바이드 금형 |
| 세라믹 담체 | CORNING USA | 배기가스 제어용 세라믹 담체 |
| 연구 협력 | 한국화학연구원 KRICT | 첨단화학소재, 환경자원 연구 |
UNIBLE Company Profile게시 예정
Honeycomb Extrusion Die게시 예정
Nano-Purification of Si게시 예정
